  • LCD TOSHIBA Power TV 19HV10E mati standby


                      Beberapa waktu yang lalu dapat garapan LCD TV merk Toshiba type 19HV10E dengan keluhan mati standby,yang nyala hanya lampu led indikatornya saja,di pencet tombol power di side panelnya nggak mau ON,dari remot juga mbegegeg nggak mau ON.Berikut ini jeroan dari LCD TV 19HV10E
                      Berdasar informasi dari Kang Sarif untuk LCD TV jenis ini 90% yang bermasalah adalah firmwarenya.Berhubung saya tidak punya tool untuk pengeflashan secara ISP maka saya gunakan metode pengeflashan secara manual saja,yaitu dengan cara melepas IC flashnya hehehehe......Akhirnya persiapan pengeflashan pun saya lakukan,adapun peralatannya adalah :
    • PC/Laptop/Netbook dengan OS Windows XP
    • Eeplus 2 ( informasi dan penggunaan bisa di lihat di SINI )
    • Kabel data + driver DKU5
    • Battery kotak 9V untuk catu daya eeplus
    • Kawat email untuk jumper.

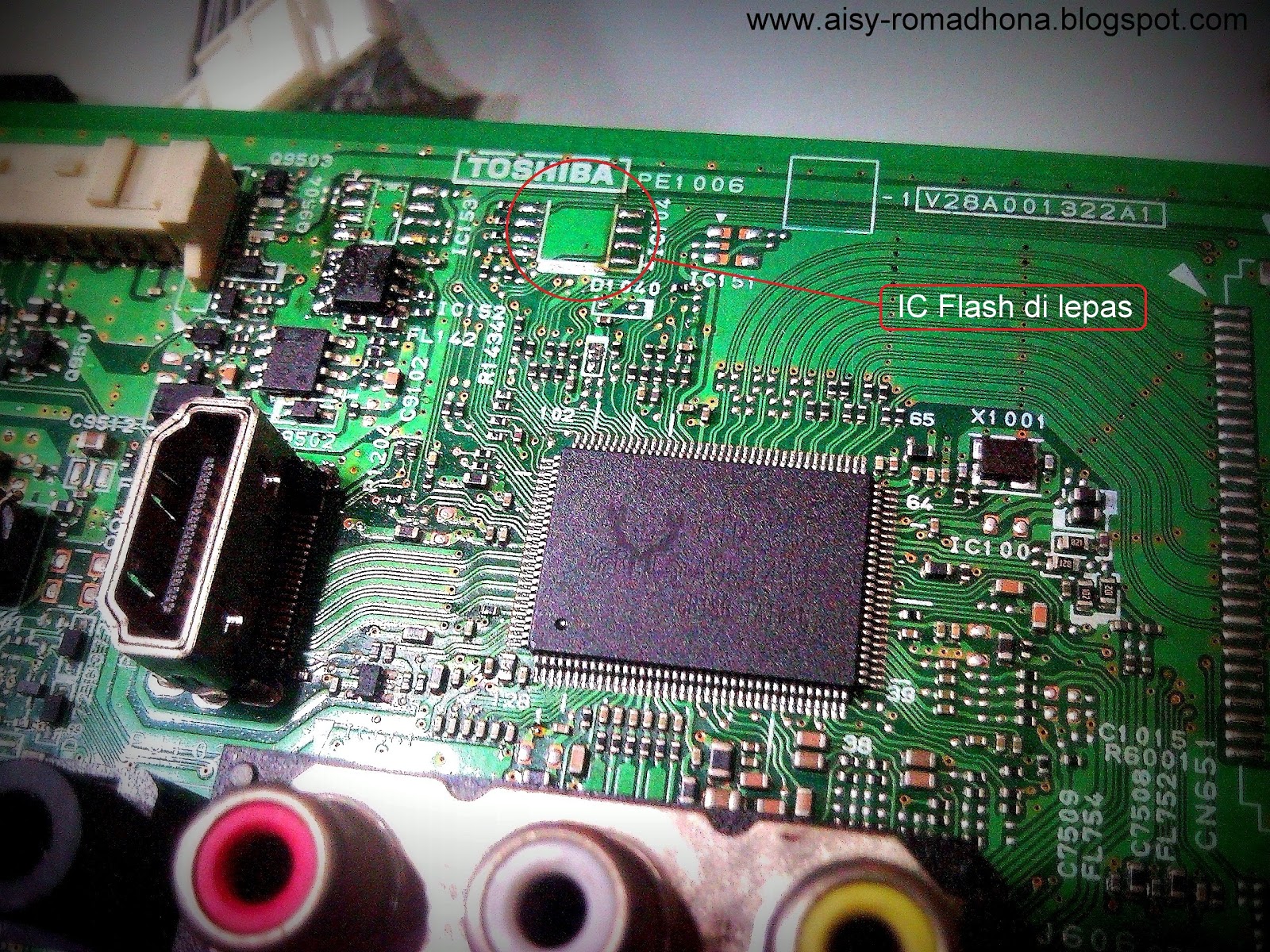

    • Pertama lepas dulu IC flash LCDnya,seperti gambar berikut
                            Setelah itu pasang IC flash LCD ke tool eeplus 2,berhubung jenis ICnya SMD maka saya pergunakan jumper kawat email untuk mengoneksikan ke soket IC eeplus 2,seperti pada gambar berikut.

    Gambar dari layout bagian bawah

    Gambar dari layout samping

    Setelah pengeflashan selesai silahkan pasang kembali IC flash ke mainboard LCD,seperti gambar berikut.

    Dan berikut video hasil dari pengeflashannya hehehehe...chek this out!

    Hmmmm.....legone atiku,akhirnya m@k BYAAARRR....juga garapanku,terima kasih buat Kang Sarif atas limpahan firmwarenya dan terima kasih buat Kang Ndowie atas limpahan eeplus 2 nya,Oh ya untuk firmware LCD tv ini silahkan download di  Solder Kita tentunya anda harus menjadi member terlebih dahulu hehehehe.... Sukses buat REKAN semua.
