KASUS :
- Panasonic Lcd TH-50L dengan problem tidak ada gambar, backlight menyala, suara ada.
- Telah di vonis bengkel lain mainboard rusak.
- Cari service-manual dulu, dan buat catatan tegangan2 input-output pada semua regulator yang ada pada main-board.
- Cek tegangan2 pada main-board - semua normal.

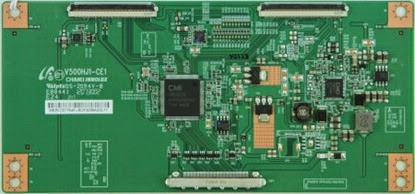

- Cek data gambar yang masuk ke T-con dengan osiloskop - juga ada (hanya beruba noise, karena tanpa antena)
- Cek tegangan2 LCD driver seperti VGH, VGL dll pada T-con - juga normal
- Analisa sementara - kecurigaan problem ada pada panel lcd
- Lho….kok tegangan2 pada T-con hilang semua.
- Coba lepas sambungan kedua konektor yang ke panel…….lho kok tegangan2 sekarang kok ada lagi.
- Jelas ada yang tidak beres pada panel lcd.
- Coba pasang hanya satu konektor (sebelah kiri) yang ke panel….tegangan2 hilang lagi.
- Coba hanya satu konektor (sebelah kanan) yang ke panel….tegangan kali ini tidak hilang…….dan coba intip layar…separuh bagian kanan nampak menyala, keluar “noise” (ada semutnya)
- Jelas kerusakan ada panel yang sebelah kiri
SOLUSI ACHIR :
- Coba lakukan pengukuran2 dengan ohm meter semua test-point pada pcb strip panel lcd yang rusak terhadap ground. Dan bandingkan nilainya dengan pcb strip yang tidak masalah.
- Diketemukan kalau test point VGL setengah short dengan ground………hal inilah yang menyebabkan tegangan2 T-con hilang semua, karena “over current protek” aktip bekerja, sehingga tegangan2 yang berasal dari ic panel driver hilang semua.
- Hampir setengah hari coba cari bagian yang menyebabkan setengah short, tapi tidak juga menemukan penyebabnya.
- Setengah menyerah……rencana mau di GS aja!!!
- Coba jalur VGL yang short di “cut” dari sumbernya……...agar tegangan2 Tcon tidak hilang
- Terus coba hidupkan pesawat dengan kondisi panel bagian kiri tidak di-suply dengan tegangan VGL……….Lho kok gambarnya bisa normal……
- Alhamdullilah….ini yang namanya rezqi…….dan ini tentu tak lepas dari doa rekan2 tuser semua…
