  • Cara memotong jalur ckv dll pada LCD gambar dobel vertikal

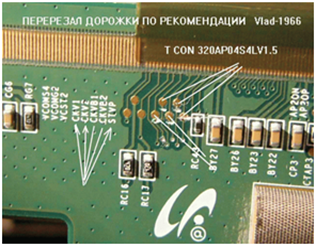

    • Yaitu dengan memotong jalur CKV1, CKV2, CKVB1, CKVB2, STVP
    • Maka kami berikan contoh gambar seperti dibawah

    Jika terjadi pada panel Full HD :
    • Maka akan dijumpai ada 2 buah jalur sinyal pulsa2 seperti gambar diatas.
    • Coba lepas salah satu jalur konektor secara bergantian, maka akan diketahui jalur mana yag rusak.
    • Potong jalur pulsa pada jalur yang menyebabkan gambar rusak.



                        Mengatasi LCD gambar double vertikal


    • Tv LCD sony gambar dobel vertikal, kaya digambar.
    clip_image002
    Sumarsono Budiharjo : Punya beberapa catatan pengatasan gbr double vertikal...tetapi blum pernah coba terapkan.....boleh coba, resiko ditanggung penumpang
    1. Dari cuplikan FB dg negeri tetangga : cut the lvda socket left side ckv2, ckv, ckvb1, ckvb2 stvp track and picture will done
    2. http://marsonotv.blogspot.com/.../gambar-double-atas...
    3. http://marsonotv.blogspot.com/.../lcd-gambar-double-atas...
    Wanto Solder Ikut saran #sumarsono ganti R12k tetep aj...malah gambarnya kacaw
    clip_image003
    Wanto Solder Alhamdulilah achirnya clir juga, makasih atas masukanya temen..saya coba ganti R56k……..
    Ikhsan Cahyo lha asli nya R itu berapa kok di ganti 56 K,,,,?
    Wanto Solder Itu dari blog mas #sumarsono R7,5k loasi di RD18...
    Info Dindik Pristiandy  : Merubah tegangan Vgh atau Vgl mempunyai resiko kegagalan 50-50. Artinya sukses atau gagal dgn ic rusak.
    Sumber  :  Marsono tv
