KASUS :
- Samsung LCD 32” eks bengkel
- Informasi pemilik harus ganti modul PI (Power suply-Inverter)………
- Tetapi pemilik merasa keberatan………….kami tidak tahu memangnya dikasih tarif berapa untuk ongkos service + harga spare part
SOLUSI :
- Setelah kami periksa ternyata modul PI ada bekas bangkai cicak mati ( sampai busuk sehingga beberapa komponen dan jalur printed korosi sekitar STRW6053). Walaupun nampaknya sudah bekas dibersihkan, tetapi bau menyengat bekas bangkai cicak masih tercium.
- Kalau kena cicak begini - biasa yang kami lakukan board kami cuci dengan kuas yang diberi sabun rinso, digosok-gosok sehingga baunya hilang, dibilas berulang pakai air bersih, kemudian dijemur diterik matahari (……oleh karena itu kalau mau mesti tunggu matahari terik). Kalau ada bekas korosi yang berwarna hitam kalau perlu harus dikerik sampai hilang.
- Setalah itu baru kami periksa komponen-komponennya………….beruntung ketika kami cek STRW masih belum rusak…..hanya ada sebuah chip kapasitor dan sebuah chip resistor yang rusak…….dan periksa jalur printed ternyata ada yang putus (jalur antara diode dari tranfo switching ke pin-4)
- Ketika dicoba dipasang langsung jooos OK

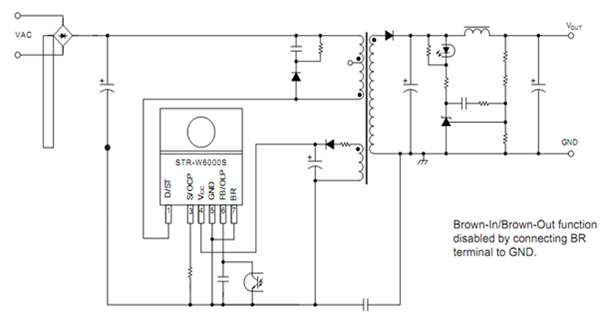

Contoh skematik STRW-605x yang banyak digunakan pada Power suply LCD
Blok fungsi STRW-605x
- Sirkit START-UP secara internal ada didalam IC.
- Pin-4 mendapat tegangan start dari pin-1 (300v)
- Setelah power suply bekerja – maka Vcc pin-4, tegangan diambil alih (take-over) dari tranfo switching –-> diode penyearah –-> pin-4.
Catatan : Kerusakan semacam, kadang kalo udah parah tidak bisa diperbaiki biasanya kami pasang Universal power suply (Gacun, Hanaya, Astelo)
Modifikasi Power suply Samsung LCD (1)
- LCD Samsung 32" power suply mati total karena kemasukan cecak sehingga membuat komponen-komponennya korosi dan rusak.
- Periksa STRW6025 IC PFC driver SEM3040 rusak.
- Order part ke SolecTV dan ketika dipasang power suply tetap tidak fungsi. PFC bisa hidup sehingga tegangan 385 bisa keluar, tetapi STRW6025 tetap tidak mau kerja. Setelah diperiksa dengan teliti ternyata ada komponen-komponen chip lainnya yang rusak dimana kita tidak tahu spesifikasinya.
- Tanya ke SC Samsung untuk beli Modul power suply komplit.......mendapat jawaban agar pesawat dibawa ke SC saja.
PERCOBAAN AWAL :
- Diamati pada board power suply ini menyediakan tegangan 5v dan 13v
- Berpikir untuk mencoba ganti dengan Universal power suply (Gacun, Hanaya atau Astello). Untuk amanya kami pilih yang biasa untuk tv 29" agar tidak panas.
- Coba hanya dipasang kabel merah dan hitam.....ternyata VR universal power suply pada posisi minimum tegangan 5v yang keluar masih 6v.
SOLUSI ACHIR :
- Sirkit PFC dimatikan dengan melepas ic driver dan power FET.
- Kabel biru dipasang sesuai petunjuk pemasangan Universal power suply., yaitu dipasang pada photo coupler yang berhubungan dengan TLP431 sebagai sensor error tegangan 5v (disini terdapat dua buah photocoupler).
- Tegangan 5v diberi tambahan beban Resistor 22ohm 2w (sebab kalau tidak diberi beban tegangan akan mendut2)
- Hasilnya tegangan yang keluar bisa pas 5v dan 13v pada posisi VR minimum
- Selanjutnya tinggal membuatkan tambahan pendingin tambahan untuk Universal power suply
Catatan :
- Dengan mematikan fungsi PFC maka tv ini akan membuat pemakaian daya listrik sedikit bertambah.
- Jika PFC diaktipkan kami tidak berani melakukan karena Universal power suply kami kira didesain untuk tegangan input 300v, bukan untuk tegangan 385v
