KASUS :
- Samsung LCD teve mati total
- Diketemukan sebuah diode penyearah 3A untuk tegangan 12 v
- Setelah penggantian diode, LCD dapat menyala tetapi “timbul gangguan garis-garis miring seperti yang kadang terjadi pada teve tabung yang diganti dengan universal power suply (gacun)
PENYEBAB :
- Diode 3A tidak dapat diganti dengan diode silikon yang biasa seperti yang digunakan pada teve tabung, seperti R4M, FR3005.
- Setelah diode diganti dengan jenis Schottyy Barrier, maka gangguan langsung tidak nampak lagi
Apakah Diode Schottky Barrier?
- Adalah merupakan diode khusus untuk “penyearah tegangan rendah” yang mempunyai “voltage-drops yang rendah”. Silikon diode umumnya mempunyai voltage drops sekitar 0.6~1.7v, maka schottky diode mempunyai voltage drops hanya sekitar 0.15~0.45v
- Digunakan terutama untuk sirkit switching regulator dengan “frekwensi tinggi”.
- Tipe diode ini menggunakan “SR… “ untuk bagian depannya.
- Biasa dijumpai pada power supply VCD/DVD

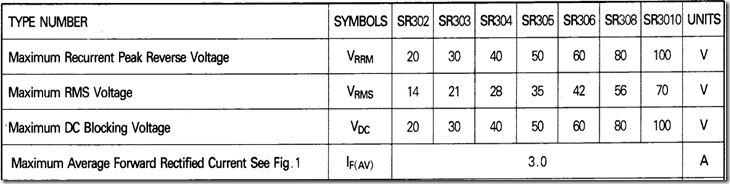

Dibawah ini adalah salah satu contoh karakteristik diode schottky
Sumber : Marsono tv
